此多通道份析儀可測量氣體、液體中的水份含量以及氣體中的氧含量（可選）。專門針對永久性的安裝而設計，可與 MIS (Moisture Image Series) 系列和 M 系列濕度探頭配合使用。適用于以下行業：

• 石油化工

• 天然氣

• 工業氣體

• 半導體行業

• 爐內氣體/熱處理

• 發電行業

• 空氣干燥機

• 制藥行業

• 航空工業

• 最高可選6通道水份測量

• 每個通道都可選壓力、溫度輸入、氧以及其它模擬輸入

• 標定可溯源于美國國家標準與技術研究院 (NIST)

• 可選機架式、臺式和面板式安裝型號，防護外殼及防爆外殼型號將于近期開放

• 針對突然干涸應用的計算機增強響應軟件

• 實時的觸摸式屏幕可同時顯示6個或12個參數

• 顯示最常用單位的跟蹤測量值

• 內置數據存儲功能

• USB接口用于數據處理以及儀表程序升級

• 數字通訊方式包括 Ethernet,Modbus 以及RS232/485

• 模擬輸出包括記錄器輸出以及測量繼電器輸出

• 故障狀態繼電器輸出

• 內置亨利定律常數數據庫用于液體測量應用

某些特點可能在產品發布之初已經具備請和當?shù)卮泶_認相關細節

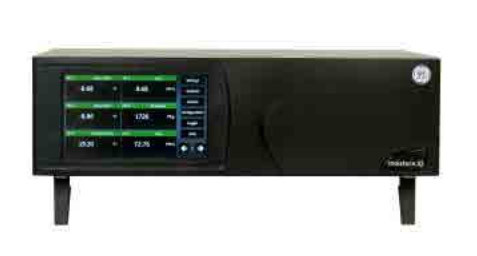

Moisture.IQ 多通道、多功能份析儀是 GE IQ系列基于氧化鋁原理水份儀中最頂尖的產品。

Moisture.IQ 可以測量液體和氣體中的水份、壓力和溫度，并且還提供可選的功能來測量氣體中的氧濃度。

此外，任何傳感器的 0/4 到 20 mA 或 0 到4 V 輸出均可作為輔助輸入被讀入，其中包括各種 GE流程控制儀表。該特點使 Moisture.IQ 成為了真正的多功能份析儀，并通過系統集成節省了大量成本。

為了進一步降低成本，Moisture.IQ 提供了兩個模塊組，每個模塊組可選一個通道或三個通道。提供了多達六個通道，用戶可顯著降低每個測量點的成本。

配備了工業用觸摸式屏幕，足夠直觀的圖形用戶界面完全不必使用用戶手冊(盡管會提供一份手冊)！可同時顯示六個或十二個測量參數。

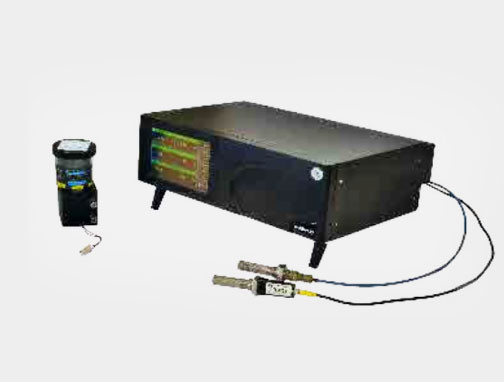

Moisture.IQ 可搭配曾與MIS1和MMS3水份儀配合使用的MIS系列和M系列探頭，MIS探頭(MISP和MISP2)集成了水份、溫度和壓力測量，這些傳感器的校準數據以數字方式進行存儲，當連接至水份儀時，校準數據會下載到Moisture.IQ。

本質安全性

所有輸入（輔助輸入除外）均為電流隔離與能量限制電路

輸入

可選2模塊組，每個模塊組可提供一個通道或三個通道模塊，每個通道可容納：

• 1 水份輸入(MIS探頭或M探頭)

• 1 溫度輸入(MIS探頭或M探頭)

• 1 壓力輸入(MIS探頭)

• 1 氧氣輸入(電化學傳感器)

• 2 輔助輸入

模擬輸出

每個通道兩路輸出

測量報警繼電器

每個通道兩路輸出

故障狀態報警繼電器

每臺儀表一路

尺寸 (寬 x 高 x 深)及重量

• 機架安裝：482 x 133 x 357 mm

(19.0 x 5.2 x 14.1 in) 11.2 kg [24.7 lb]

• 臺式安裝：440 x 133 x 357 mm

(17.4 x 5.2 x 14.1 in) 10.4 kg [22.9 lb]

• 面板安裝：542 x 201 x 357 mm

(21.4 x 8.0 x 14.1 in) 11.2 kg [25.0 lb]

參考-查閱712-1889獲取更多細節

類型

GE MIS和 M 系列薄膜氧化鋁探頭

標定范圍（露點/霜點）

• 標準：50°F到–112°F（+10℃到–80℃），生成數據+68°F至–166°F (+20℃到-110℃)

• 低端：–58°F到–148°F（–50°到–100℃），生成數據至–166°F (–110℃)

精度（露點/霜點）

• ±3.6°F(±2℃)在50°F到-85°F(10℃到-65℃)

• ±5.4°F(±3℃)在-86°F到-112°F(-66℃到-80℃)

重復性 (露點/霜點)

• ±0.9°F(±0.5℃)在50°F到-85°F(10℃到-65℃)

• ±1.8°F(±1.0℃)在-86°F到-112°F(-66℃到-80℃)

工作壓力

5μHg 到 345 bar (5000 psig)，受可選壓力傳感器限制

– 請參看壓力傳感器范圍

類型

可選熱電阻內置于水份探頭中

范圍

–22°F 到 158°F (–30℃ 到 70℃）

精度

±0.3°F (±0.5℃) 在–22°F (–30℃) 時

類型

可選傳感器內置于MISP2水份探頭中；或者可選標準的外部壓力變送器

量程范圍

• 300 psig (21 bar)

• 500 psig (35 bar)

• 1000 psig (69 bar)

• 3000 psig (207 bar)

• 5000 psig (345 bar)

精度

滿量程的 ±1%

額定壓力

量程的 3 倍，最大為7500 psig (518 bar

類型

電化學傳感器

量程

• 0到 0.5 / 5 / 50 ppm

• 0到 1 / 10 / 100 ppm

• 0到 10 / 100 / 1000 ppm

• 0到 100 / 1000 / 10,000 ppm

• 0到 50 / 500 / 5000 ppm

• 0到 5%

• 0到 10%

0到 25%

精度

• ±1% 滿量程(量程> 0 到 2.5 PPMv)

• ±5% 滿量程(量程< 0 到 2.5 PPMv)

額定壓力

0.2 到 1 psig (0.07 bar)
